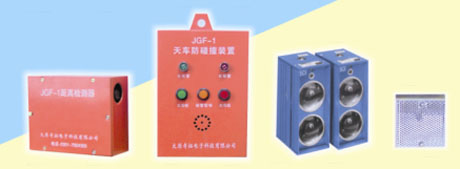

JGF與HWF型天車防碰撞裝置

一、產品概述：

JGF與HWF型天車防碰置其主要功能是避免同一軌道上行駛的多臺天車之間發生碰撞事故。該裝置采用進口SICK系列激光（紅外）距離檢測器。采用鉆石等級反射膠貼，能夠可靠準確的檢測到發射點到反射板之間距離，采用繼電器輸出，單雙點開關量輸出，信號用戶根據現場工藝選擇，該產品緊湊的外型設計，兩個可以轉換開關量輸出（在天車運行系統上可設定極限位和余限外），簡單的操作和調整，長使用壽命以及便利的維護需求。

二、性能特點：

1、原裝德國進口系列激光（紅外）距離檢測器；
2、檢測距離15米（可調），檢測距離誤差≤5%；
3、單雙點輸出信號帶LED指示，開關量信號輸出可由用戶選擇；
4、進入檢測距離后，可發生持續不斷的語言報警號（可手動消除）；
5、檢測距離器（帶強磁）吸附在起重機邊緣，反射板（帶強磁）吸附在對面的物體上（膠貼反射紙粘貼在對面物體上），與檢測距離器的傳感器光軸對應，呈一直線，安裝時可先用激光源輔助安裝。6、可選型號為：HWF―1―2（紅外）、JGF―1―2 （激光）

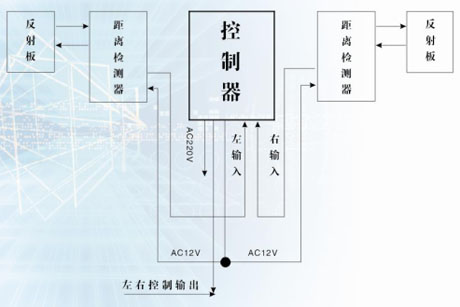

系統圖：

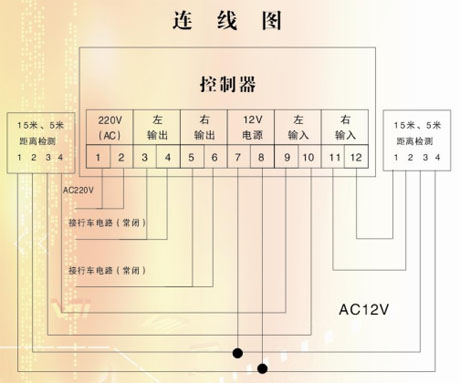

接線圖：
